监控系统概述:

  安全防范领域的电视系统，国外又称闭路电视(ClosedCIRCUITTelevision,CCTV),为区别国内普遍称为的闭路电视CATV,我国将CCTV称为应用电视。跟据监控区域的大小及实际需要,视视监控系统可有大、中、小型系统之分。一般电视监控系统均由前端设备、传输系统、中心控制和显示组成。电视监控系统通常采用同轴电缆（或光缆）作为电视信号的传输介质，其特点都是不向空间发射频率，故称为闭路电视。电视监控系统的信号有两种传输方式：射频信号传输和视频信号传输。

  电视监控系统的特点：

  CCTV系统与扩散型的广播电视不同，是集中型，一般供作监测、控制、管理使用。

  CCTV系统的信息来源于多台摄像机，多路信号要求同时传输、同时显示。

  用户是在一个或几个有限的点上，比较集中，目的是收要或监视信息传输的距离一般较短，多在几十米至几千米的范围之内。

  一般都采用闭路传输，极少采用开路传输方式。1KM以内用电缆传输，1KM以上可以用光缆传输。

  一般采用视频传输，不用射频传输，视频传输又称基带传输，即不经过频率变换等任何的处理，直接传送摄像机等设备输出的视频信号。

  除向接收端传输视频信号外，还要向摄像机传送制信号和电源，因此是一种双向的多路传输系统。

  电视监控系统的组成：

  电视监控系统由前端、传输、控制及显示四部分组成，其前端部分包括摄像机、镜头、防护罩、解码器及云台等。传输部份包括电视信号传输线、控制系统传输线、图像传输设备和图像传输线；控制和显示部分包括控制台监视器、画面分割器、矩阵切换主机、数字硬盘录像机及操作键盘。

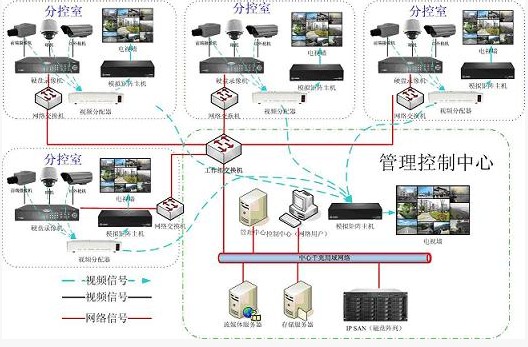

  电视监控系统网络结构图
