DLP大屏幕拼接系统介绍
大屏幕显示系统是宝利通视频会议系统的个性化需求延伸业务。主要用于集团总部和大型会议、指挥中心、运营调度中心等等。DLP大屏幕显示系统,是当前大屏幕显示技术中最成熟、最稳定、最主流的产品技术和应用解决方案。
DLP是英文DigitalLightProcessor的缩写,译作数字光处理器。DLP技术是投影显示领域划时代的革命,它以DMD(DigitalMicromirrorDevice)数字微反射器作为光阀成像器件,采用数字光处理技术调制视频信号,驱动DMD光路系统,通过投影透镜获取大屏幕图像。
根据应用的需要,DLP系统可以接收数字或模拟信号。模拟信号可在DLP设备生产厂家(OEM)的前端处理中转换为数字信号,任何隔行视频信号通过内置处理被转换成一个全图形帧视频信号。由此,信号通过DLP视频处理变成先进的红、绿、兰(RGB)数据,然后由先进的RGB数据格式化为全部二进制数据的平面。
当视频或图形信号经过处理后以数字格式送入DMD,信息的每一个像素按照1:1的比例被直接映射在它自己的镜片上,以精确的数字控制,如果信号是640X480像素,只对器件中央的640X480镜片采取动作,其他区域的其他镜片将被简单地被置于“关“的状态。
DLP是一个简单的光学系统,当镜片在开的位置上时,透过聚光透镜和颜色滤波系统后,投影灯的光线直接照射在DMD上,将光反射到屏幕上形成一个数字的方型像素像图。

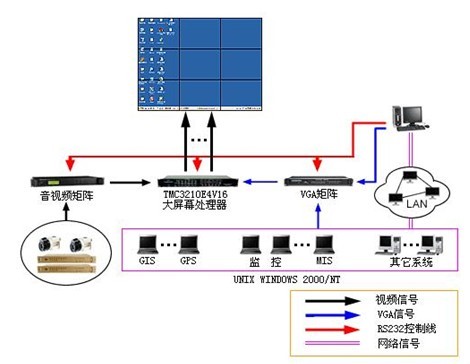

DLP大屏幕系统拓扑图
大屏幕显示系统主要应用领域
目前大屏幕显示系统在电信网络管理、公安交警指挥、交通监控管理、军事作战指挥训练、工业生产调度等多个领域的控制室中得到了广泛的应用,它能够集中显示来自RGB,Video和网络等多种不同信号源的信号,以满足用户大面积显示各种共享信息和综合信息的需求。
将国际最卓越的数字高清晰度数码显示技术、显示墙无缝拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等的应用综合为一体,形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的大屏幕显示系统。
制室应用包括电信和数据网络操作控制、军事指挥与控制、煤矿生产及安全监控、公安交警指挥、能源供应、公用事业、以及交通管理等。控制室是控制中心的神经中枢。随着操作的数据日益增多,对于决定任务关键的操作,一个复杂而可靠的系统每时每刻都是非常重要的。
大规模显示系统应该能够显示极高分辨率的图像,从总的全局概貌直到极小的细节。主要的要求包括对Video、工作站和网络等信号源数据的快速而高效的连接和显示,图像均匀性、色彩还原性、无缝的视觉效果和系统可靠性要求很高。
DLP技术的特点
漂亮的画面
清晰度
DLP技术生成原始资料镜像的准确性方面优于其他显示系统。这也是采用DLP技术投影的图像总能保持水晶般清晰水平的原因。
DLP技术的核心是由数以万计的镜片组成的数字显微镜系统,每块镜片之间的距离不到1微米,从而可以达到极高的占空因数。最大限度地缩小投影图像像素之间距离,可以生成无缝的数字化图片,在任何尺寸下都可以保持良好的锐度,不会出现其他技术造成的像素痕或"筛孔"。
亮度
由于以镜片为基础,提高了光通效率,因此DLP投影系统比所有其他显示系统具有更强的亮度。
采用所有其他技术时,光在传输过程中会受到一定损失,而DLP投影系统的显微镜却可以将照明灯光源的更大光量传输到屏幕上。
二者之间存在着明显的差距。采用DLP技术,家用视频娱乐产品可产生足以令人陶醉的视觉享受。商务交流可演示清晰的图像,且无论是否有灯光照明。大型场所放映时,15,000流明的高亮度足以满足大量观众的观看要求。
色彩
DLP技术的色彩范围的丰富性可还原350万亿种色素。
在电视和家庭影院系统中,与所有其他技术相比,DLP投影技术可给出丰富的黑色层次和阴影效果。放映电影时,DLPCinema技术可还原350万亿种色素,超过影片的八倍。
精巧的产品规格
设计
DLP技术的核心是数字显微镜器件,其对光信号的调制速度比所有其他显示装置要快得多。这意味着DLP投影系统只需要一块面板,而所有其他技术则需要三块。
这样一来,投影子系统可以做得很小,重量也相应轻了许多,为创新设计留下充分的空间。产品设计师可以构思体积小、重量轻、更加时尚的产品。
超薄大屏幕电视可以节省客厅占用空间。便携式投影仪的重量可以设计成两磅,亮度可供观看会议演示。
可靠性
DLP技术可以使放映机、家庭影院系统和电视的性能更加稳定可靠
DLP技术的数字化特点是产品耐热、不受潮湿或振动等环境因素的影响,图像不会因设备长期使用而褪色。
每次使用时,DLP投影系统都可以显示原汁源味的画面,无需调谐,维护量很少。
多功能
在家用、商务和娱乐方面,DLP投影技术可达到同样出色的视觉标准。
创新与灵活性:凡需要的一个都不能少。
DLP技术可在生活中的各种场合下,满足放映画面的视觉享受。DLP技术可供家庭观看出色画质的图像。DLP技术可使影院放映的电影产生动人的效果。用于演示的投影仪也可以在客厅中放映图像,甚至可以放映PC游戏供儿童娱乐(如果他们喜欢的话)。采用DLP技术的全数字式电视和家庭影院系统可用来赏心悦目地看电视节目、欣赏网上大片、玩游戏软件、观看数字静止图片,真正实现一机多用的完美享受。
DLP技术说明
DLP技术是一种独创的、采用光学半导体产生数字式多光源显示的解决方案。它是可靠性极高的全数字显示技术,能在各类产品(如大屏幕数字电视、公司/家庭/专业会议投影机和数码相机(DLPCinema))中提供最佳图像效果。同时,这一解决方案也是被全球众多电子企业所采用的完全成熟的独立技术。自1996年以来,已向超过75家的制造商供货500多万套系统。
DLP技术已被广泛用于满足各种追求视觉图像优异质量的需求。它还是市场上的多功能显示技术。它是唯一能够同时支持世界上最小的投影机(低于2-lbs)和最大的电影屏幕(高达75英尺)的显示技术。这一技术能够使图像达到极高的保真度,给出清晰、明亮、色彩逼真的画面。
DLP技术如何工作
这一技术的发展贯穿微电子工程学到最终实现最佳画质商品化的整个过程。
1.半导体技术改变了世界
每一种DLP?投影系统的核心是光学半导体,即数字显微镜装置或称为DLP芯片,这是德州仪器公司LarryHornbeck博士于1987年发明的。DLP芯片可能是岂今为止是世界上最先进的光开关器件,含有200万个规则排列相互铰接的微型显微镜。每个显微镜的大小仅相当于头发丝的五分之一。当DLP芯片与数字视频或图像信号、光源和投影透镜彼此协调之后,显微镜可将全数字图像投射到屏幕或其他表面上。我们将DLP及其外设的先进电子器件称之为DigitalLightProcessin技术(数据光学处理).
2.数字光学处理I:
灰度图像DLP芯片的显微镜以微型链链固定,可沿DLP投影系统光源向前(ON)或向后(OFF)倾斜,在投影面上形成或亮或暗的像素.输入半导体器件的图像比特流代码控制显微镜的接通或关闭,开关次数每秒可达几千次。当显微镜频繁接通关闭时,镜片反射浅灰色像素;呈常闭状态的显微镜反射深灰像素。通过这种方法,DLP投影系统中的显微镜可反射1,024像素的灰色阴影,将输入DLP芯片的视频或图像信号转换成层次丰富的灰度图像。
3.数字光学处理II:
添加色彩DLT投影系统照明灯产生的白光穿过色轮打到DLP?芯片平面上。色轮将光滤为红、绿、蓝。单片DLP投影系统利用经色轮过滤后的光至少可以生成1670万种颜色。采用3片的DLPCinema投影系统可生成的颜色不少于3500万种。每个显微镜的开关状态与三个基本色块相协调。例如,投身紫像素的显微镜只负责在投影面上反射红蓝光;人的肉眼可将这两种快速闪动的光混在一起,在投影的图像上看到混合后的颜色。
4.应用与配置
a.单片DLP投影系统
采用DLP技术电视、家庭影院和商用投影仪主要为单个芯片配置,DLP芯片已在前面介绍过了。白光通过色轮过滤器产生红、绿、蓝光,顺序打到DMD的表面上。显微镜开关及"开"或"关"的投影时间,依照色彩亮度来调谐。人的视觉器官将连续投射的色彩混在一起,于是便可以看到全色图像.
b.3片式DLP投影系统
采用DLP技术的放映机适用于画面质量或亮度要求极高的场合,如电影院,或采用3-DMD-芯片配置系统显示动、静优质画面的大型会议厅。在3片式系统中,照明灯产生的白光通过棱镜分成红、绿、蓝三种光。每个DLP?芯片负责其中一种颜色,显微镜反射的彩色光经过结合,穿过投影透镜形成图像
在用户单位预算许可的情况下,专门订制的、通过大屏拼接技术集成的大屏幕显示系统,应作为POLYCOM视频会议整体中的不可缺少一部分。高亮度、高清晰度、可视幅面大的大屏显示系统,可以大大强化视频会议的视觉感受和整体效果。

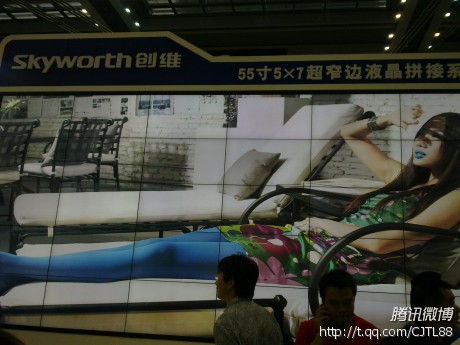

(以上为国内一厂商的LED大屏实际效果图,由200万像素手机现场拍摄。)
